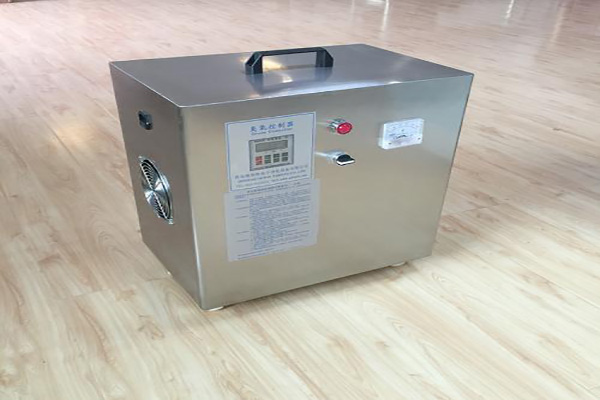

大家都知道，在防止食品類、藥物、護膚品等健康食品腐壞霉變層面，臭氧設備具備十分關鍵的功效，可明顯增加食品保質期。臭氧往往可以增加食品保質期，關鍵是由于臭氧具備高效率的消毒殺菌功效。除抑菌作用以外，臭氧也有清除室內室外異味、溶解有害物、處理污水、漂白劑等功效。

臭氧發生器的電路結構

臭氧發生器電源電路由三極管VT1、VT2與電感L1-13、脈沖變壓器T、功率電阻器R1、電池充電電力電容器C3,雙重開啟二極管叨5等構成推挽振蕩電路;過濾電感L0,整流二極管VD1與過濾電力電容器C1、C2等構成半波整流低通濾波器。接入開關電源，溝通交流380V工作電壓經LO過濾，VD1整流器后，在C1兩邊造成十280V上下的工作電壓，提供推挽振蕩電路。在啟動一瞬間，VT1導通。因?yàn)镃3的電池充電功效，雙重開啟二極管VD5截止。

當C3兩邊的電池充電工作電壓升到32V時，VD5被開啟而導通，使VT2導通。在VT2導通期內，C3慢慢充放電，又使VT2截止。VTl導通后，在脈沖變壓器T的功效下，L1、L2上造成反饋調節工作電壓，此工作電壓各自加至VTl和VT2的基極，使VTl和VT2更替導通與截止(即VTl導通時，VT2截止;VT2導通時，VTl截止)，推挽振蕩電路震蕩工作中。推挽振蕩電路工作中后，在脈沖變壓器T的二次側繞阻L6上造成單脈沖髙壓，使臭氧產生片VG工作中，造成臭氧。

另外，發光二極管VD7也照亮工作中。電子器件挑選VTl、VT2采用2SC2653或BU406型硅NPN高原反應壓三極管。規定電流量放大系數β>100。VDl一VD4、VD6采用1N4007型整流二極管;VD5采用DB3型雙重開啟二極管。R1一R6所有采用RJ一1/8W型金屬膜電阻器。L0為5mH的磁心電感，可以用Φ0.25mm的絲包線在框架上繞210匝;L1一璐用Φ0.2毫米的單心塑銅心線在同一磁芯上線圈電感而成，在其中L1、L2各自繞3匝，L3繞9匝。脈沖變壓器T可應用14in(英尺)黑白電視機行輸出變電器改革，改革時要高壓包做為L6，在底壓包框架上放Φ0.45mm的絲包線繞168匝做為L4，用Φ0.23mm的絲包線繞4匝做為L5(在最表層線圈電感)。臭氧產生片VG采用Z二10或Z-15、Z-20等型號規格。

除臭氧產生片VG外，全部的電子元件都安裝在一塊自做的pcb電路板上，以后裝進尺寸適合的塑膠或木質盒里。在盒面打孔固定不動發光二極管VD7，接好臭氧產生片VG。只需電子器件優良、布線準確無誤，插電即能工作中。
